Автоклуб Форд транзит » Устранение неисправностей » Электрооборудование » Блок предохранителей и реле (Где какие стоят реле?)
Блок предохранителей и реле
Dmitrij_50rusДата: Среда, 14.03.2012, 15:02 | Сообщение # 1
Сержант
Группа: Проверенные
Сообщений: 19
Статус: :-(
Всем привет! Купил транзит 1991 дизель 69л.с. Авто долго стоял и был разукомплектован.
Ключи и брелок от сигнализации к авто не прилагались, но через пару часов автобус был успешно заведен с помощью куска провода и отвертки.
Дальнейшие реанимационные действия нужно проводить после установки всех реле и подрулевых переключателей.
Подскажите люди добрые, какие реле стоят в блоке предохранителей и где?


Ford Transit 2,5л 4CA 69л.с 1991г

aleksrus51Дата: Среда, 14.03.2012, 17:51 | Сообщение # 2
Подполковник
Группа: Проверенные
Сообщений: 142
Статус: :-(
Dmitrij_50rus,
Quote
Подскажите люди добрые, какие реле стоят в блоке предохранителей и где?

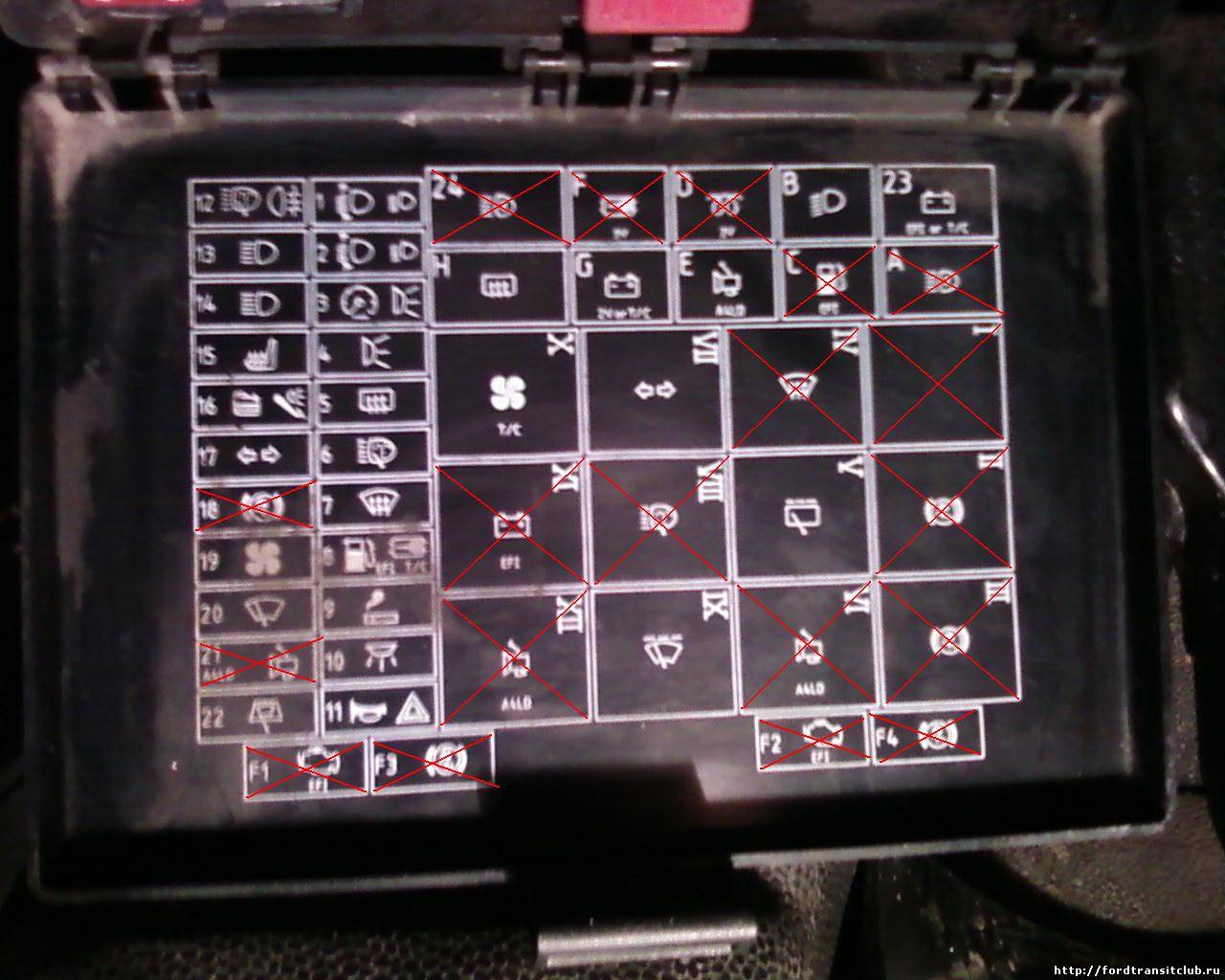

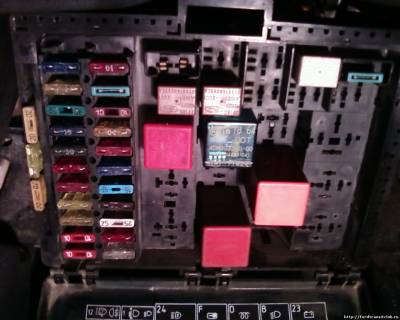

У меня вот так установлено(фото).По годам вроде должно быть похоже.На 3 фото ,те что перечёркнутые -пустые ячейки.




Прикрепления: 2114187.jpg(269.9 Kb) · 5200154.jpg(217.1 Kb) · 1717841.jpg(144.3 Kb)


FT-150S , '91 , 2.5TD Lucas EPIC 101л.с. , МТ-75 , "G"-51(4.63) , R-15.

K2Дата: Среда, 14.03.2012, 22:26 | Сообщение # 3
Из старожилов
Группа: Проверенные
Сообщений: 8124
Статус: :-(
я видел три вида блока, возможно есть еще, по мне легче шмат проводки купить бу, и на него колхозить...

Мир всем!

Dmitrij_50rusДата: Понедельник, 19.03.2012, 13:51 | Сообщение # 4
Сержант
Группа: Проверенные
Сообщений: 19
Статус: :-(
Quote (aleksrus51)
У меня вот так установлено(фото)

У меня другой блок стоит.
..........не пойму как фотку добавить.

Quote (K2)
я видел три вида блока, возможно есть еще, по мне легче шмат проводки купить бу, и на него колхозить...

Была у меня такая идея, в старой проводке много скруток, соплей и сигнализация которую отключил.
. Вчера поставил реле поворотов (вот номер- Febi 11574 цена 96руб) в ячейку (G), все моргает.
Сегодня буду разбираться со светом и стеклоочистителем.

Добавлено (19.03.2012, 13:51)
---------------------------------------------

Quote (K2)
я видел три вида блока

у меня вот такой блок стоит
http://radikal.ru/F/s019.radikal.ru/i611/1203/d9/98e17dd303ed.jpg.html
Свет и стеклоочистители работают, реле прерывателя дворников установил в ячейку (I).
Осталось разобраться с датчиком температуры и гудком.
Как проверить датчик температуры на работоспособность?


Ford Transit 2,5л 4CA 69л.с 1991г

MGVДата: Понедельник, 19.03.2012, 14:08 | Сообщение # 5
Группа: Удаленные





Quote (Dmitrij_50rus)
Подскажите люди добрые, какие реле стоят в блоке предохранителей и где?
А была ж уж тема, я даже фотки выкладывал.
Релюх всего 4 шт, черное -поворотники(подходит от переднеприводных ВАЗов), голубое -стеклоочистители, оранжевое и красное(последние два, не помню для чего)
Сигнал подключен на предохранитель №1(штатно) - реле под капотом(не штатное), штатно стоял без реле.
Датчик температуры biggrin в него только можно верить (в его показания). Как и самого указателя.

Dmitrij_50rusДата: Понедельник, 19.03.2012, 14:38 | Сообщение # 6
Сержант
Группа: Проверенные
Сообщений: 19
Статус: :-(
Quote (MGV)
Сигнал подключен на предохранитель №1

Предохранители все проверил, и зачистил окислившиеся контакты где надо. Буду сигнал искать дальше по цепи.
Quote (MGV)
Датчик температуры в него только можно верить (в его показания). Как и самого указателя.

Как только будет показывать что нибудь, сразу начну верить. biggrin


Ford Transit 2,5л 4CA 69л.с 1991г

Сообщение отредактировал Dmitrij_50rus - Понедельник, 19.03.2012, 14:56

televizorДата: Понедельник, 19.03.2012, 15:17 | Сообщение # 7
Среди телевизоров ПЕРВЫЙ, нах... Турбо-телек.
Группа: Проверенные
Сообщений: 8323
Статус: :-(
Quote (MGV)
Датчик температуры в него только можно верить (в его показания). Как и самого указателя.

Quote (Dmitrij_50rus)
Как только будет показывать что нибудь, сразу начну верить.

Эт точно. biggrin


Ford transit ДТ 86г и 96г.

partizan110Дата: Понедельник, 19.03.2012, 19:39 | Сообщение # 8
Сержант
Группа: Проверенные
Сообщений: 13
Статус: :-(
На фары реле может и не быть,как у меня, идёт напрямую с подрулевого переключателя на фары.

FT-2,5D , 1991гв , бортовой грузовой , 6 мест.

Dmitrij_50rusДата: Понедельник, 19.03.2012, 19:51 | Сообщение # 9
Сержант
Группа: Проверенные
Сообщений: 19
Статус: :-(
Quote (partizan110)
идёт напрямую с подрулевого переключателя на фары

Так и есть, работает без реле. Хорошо это или плохо? Через реле нагрузка меньше будет на контакты?


Ford Transit 2,5л 4CA 69л.с 1991г

accord62Дата: Воскресенье, 29.04.2012, 19:00 | Сообщение # 10
Новенький
Группа: Пользователи
Сообщений: 1
Статус: :-(
Вот расположение предохранителей для 2005 года
http://avto-elektro-shemy.ru/2011/04/predoxraniteli-avtomobilya-ford-transit-ford-tranzit/

televizorДата: Воскресенье, 29.04.2012, 19:21 | Сообщение # 11
Среди телевизоров ПЕРВЫЙ, нах... Турбо-телек.
Группа: Проверенные
Сообщений: 8323
Статус: :-(
http://avto-elektro-shemy.ru/2011....tranzit

Ford transit ДТ 86г и 96г.

новичекДата: Четверг, 08.01.2015, 10:47 | Сообщение # 12
Генералиссимус
Группа: Проверенные
Сообщений: 1324
Статус: :-(
Цитата partizan110 ()
На фары реле может и не быть,как у меня, идёт напрямую с подрулевого переключателя на фары.

У себя тоже что-то не нашел релюхи на фары не уж то нет тоже...вопрос т от же

Цитата Dmitrij_50rus ()
Так и есть, работает без реле. Хорошо это или плохо? Через реле нагрузка меньше будет на контакты?
А то с 7 янв этого года закон ввели по городу с ближним светом ,будет грется проводка или нет? И как бы там замутить чтоб свет сам включался когда заводишь машину и гас когда глушишь?


91г.. 2.5D/ рессорный,2.5 окна Красный. пробег за 1000000(сам в шоке) Казахстан-Павлодар (Сибирь)

БотаникДата: Четверг, 08.01.2015, 11:33 | Сообщение # 13
Из старожилов ...
Группа: Модераторы
Сообщений: 3725
Статус: :-(
Цитата новичек ()
А то с 7 янв этого года закон ввели по городу с ближним светом

Давно езжу с ближним светом без всяких автоматов и прочей лишней электрики-кибернетики-генетики! Подрулевой переключатель работает, мозжечок, вроде, тоже.... Да и электрик из ботаника не всегда проклёвывается нужным местом!!! lol


FT 100S DOHC короткий, средний, красный (1998г.)
Москва - Красногорск.

малыш31Дата: Четверг, 08.01.2015, 16:28 | Сообщение # 14
Генерал-майор
Группа: Проверенные
Сообщений: 476
Статус: :-(
Цитата новичек ()
И как бы там замутить чтоб свет сам включался когда заводишь машину и гас когда глушишь?

я подключал многим ч/з реле с выхода генератора.фары включаются,как только зарядка пойдёт.т.е.при включении зажигания не горят,запускаеш мотор-пошла зарядка,включились!



FT2.2TDCI

новичекДата: Четверг, 08.01.2015, 16:34 | Сообщение # 15
Генералиссимус
Группа: Проверенные
Сообщений: 1324
Статус: :-(
малыш31, А можно по подробней как это ,там схемку какую от руки,а то пока привычка выработается кучу штрафов нехилых нахвотать можно...

91г.. 2.5D/ рессорный,2.5 окна Красный. пробег за 1000000(сам в шоке) Казахстан-Павлодар (Сибирь)

SVGДата: Четверг, 08.01.2015, 17:06 | Сообщение # 16
Из Старожилов ...
Группа: Проверенные
Сообщений: 1428
Статус: :-(
Цитата новичек ()
И как бы там замутить чтоб свет сам включался когда заводишь машину и гас когда глушишь?

Я летом как то лазил у себя в коробке- с ознакомительной целью- Вобщем воткнул в верхний ряд предохранитель 10ку- стал ближний постоянно включен (при вкл. зажигании).Но чета переглоел через неделю, и сильно горячий был. Больше я его туда не вставлял


FT 2.5D 95 короткий, низкий, классный! (на бюллетене)
ГАЗ 3102 2000 "Зеленая молния"
FT 330L 2.4L Duratorq DI (120PS) 2000 "Гадкий утенок" (пока)

SVGДата: Четверг, 08.01.2015, 17:14 | Сообщение # 17
Из Старожилов ...
Группа: Проверенные
Сообщений: 1428
Статус: :-(

Добавлено (08.01.2015, 17:13)
---------------------------------------------
26 или 29

Добавлено (08.01.2015, 17:14)
---------------------------------------------
Насчет 10 ступил. Скорее ставил так, как написано

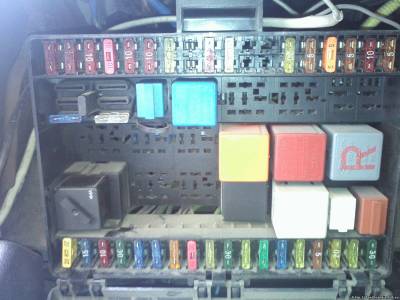

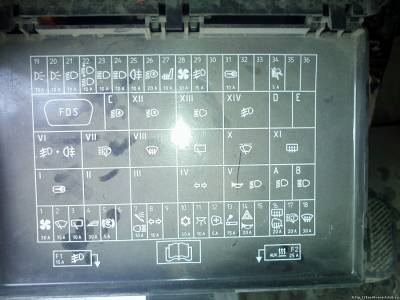

Прикрепления: 9102612.jpg(223.4 Kb) · 2777866.jpg(190.2 Kb)


FT 2.5D 95 короткий, низкий, классный! (на бюллетене)
ГАЗ 3102 2000 "Зеленая молния"
FT 330L 2.4L Duratorq DI (120PS) 2000 "Гадкий утенок" (пока)

новичекДата: Четверг, 08.01.2015, 20:09 | Сообщение # 18
Генералиссимус
Группа: Проверенные
Сообщений: 1324
Статус: :-(
SVG, Спасибо поищю у себя хоть у меня коробочка другая а мож тоже есть такой разьем.

91г.. 2.5D/ рессорный,2.5 окна Красный. пробег за 1000000(сам в шоке) Казахстан-Павлодар (Сибирь)

малыш31Дата: Четверг, 08.01.2015, 22:09 | Сообщение # 19
Генерал-майор
Группа: Проверенные
Сообщений: 476
Статус: :-(
новичек, у тебя генератор какой стоит?бош или лукас?просто на них разное подключение.
сейчас точно не скажу,на какую клемму цеплять,завтра постараюсь схемку выложить.



FT2.2TDCI

новичекДата: Пятница, 09.01.2015, 16:02 | Сообщение # 20
Генералиссимус
Группа: Проверенные
Сообщений: 1324
Статус: :-(
малыш31, Генератор митсубиси...фишка с двумя выходами тах. и лампочка и на акум плюс под гаечкой

91г.. 2.5D/ рессорный,2.5 окна Красный. пробег за 1000000(сам в шоке) Казахстан-Павлодар (Сибирь)

малыш31Дата: Пятница, 09.01.2015, 20:46 | Сообщение # 21
Генерал-майор
Группа: Проверенные
Сообщений: 476
Статус: :-(
новичек, если я не ошибаюсь,то на фишке лампочки после запуска появляется+(до запуска-,лампочка горит,после запуска + гаснет).вот этот +и берётся на возбуждение релюшки ходовых огней.можно и без релюшки,если ходовые огни светодиодные.


FT2.2TDCI

ВабарДата: Четверг, 14.05.2015, 19:27 | Сообщение # 22
Новенький
Группа: Пользователи
Сообщений: 4
Статус: :-(
Привет всем!!! 100т330 не заводится . Показывает р1631 главное реле ЕСМ/РСМ не исправно . Где оно находится? Подскажите кто знает!

Миттель

КенДата: Четверг, 14.05.2015, 21:03 | Сообщение # 23
Из старожилов ...
Группа: Администраторы
Сообщений: 8305
Статус: :-(
Цитата Вабар ()
Показывает р1631 главное реле ЕСМ/РСМ не исправно . Где оно находится? Подскажите кто знает!

Какая машина ? Год,двигатель и т.д.


Кен.

ВабарДата: Пятница, 15.05.2015, 10:20 | Сообщение # 24
Новенький
Группа: Пользователи
Сообщений: 4
Статус: :-(
форд транзит 2005 г. 100 л,с 2 литра

Миттель

MIXOHДата: Пятница, 15.05.2015, 11:36 | Сообщение # 25
Генерал-лейтенант
Группа: Проверенные
Сообщений: 762
Статус: :-(
Вабар, http://www.fordtransitclub.ru/forum/40-1033-104289-16-1431678990

.
