Ходовой свет
MIXOHДата: Понедельник, 11.03.2013, 17:26 | Сообщение # 1
Генерал-лейтенант
Группа: Проверенные
Сообщений: 762
Статус: :-(
1

.

pire111Дата: Вторник, 12.03.2013, 03:15 | Сообщение # 2
Из старожилов ...
Группа: Проверенные
Сообщений: 4841
Статус: :-(
по такому типу я сделал ходовой свет, который вставлен в штатные место, но работает от запущенного двигателя.

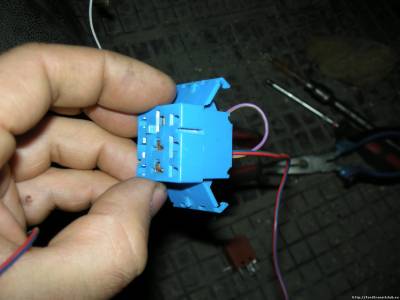

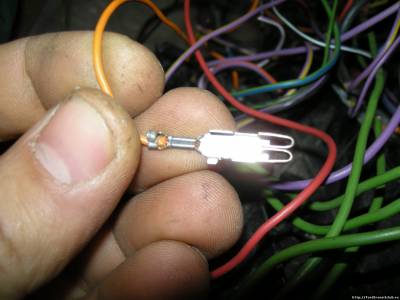

взял из донора гнёзда и фишки







Прикрепления: 9487887.jpg(64Kb) · 0545091.jpg(97Kb) · 1055641.jpg(119Kb) · 0063525.jpg(98Kb) · 7529913.jpg(193Kb)


Transit 92г 130L был 2.5D краб бош. поставил
2.5D TCI Lucas 115 л.с 85кВ R-16 4.11 Кондиционер ABS+TCS
Skype-pire111


Сообщение отредактировал pire111 - Вторник, 12.03.2013, 03:20

pire111Дата: Вторник, 12.03.2013, 03:20 | Сообщение # 3
Из старожилов ...
Группа: Проверенные
Сообщений: 4841
Статус: :-(
вытащил и за вальцевал провода в своей приборке







припаял диод и собрал всё на место



Прикрепления: 5224806.jpg(182Kb) · 9036535.jpg(156Kb) · 8175515.jpg(211Kb) · 0094529.jpg(106Kb) · 3861889.jpg(169Kb)


Transit 92г 130L был 2.5D краб бош. поставил
2.5D TCI Lucas 115 л.с 85кВ R-16 4.11 Кондиционер ABS+TCS
Skype-pire111

pire111Дата: Вторник, 12.03.2013, 03:25 | Сообщение # 4
Из старожилов ...
Группа: Проверенные
Сообщений: 4841
Статус: :-(
ну вобщем то работает, на заведённом двигателе один ближний свет, при включении дальнего ближний отключается, щиток габаритные огни и подсветка не светится.



Прикрепления: 2562141.jpg(128Kb) · 0776506.jpg(206Kb)


Transit 92г 130L был 2.5D краб бош. поставил
2.5D TCI Lucas 115 л.с 85кВ R-16 4.11 Кондиционер ABS+TCS
Skype-pire111

pire111Дата: Среда, 30.10.2013, 00:47 | Сообщение # 5
Из старожилов ...
Группа: Проверенные
Сообщений: 4841
Статус: :-(
когда собаки делать нечего она........

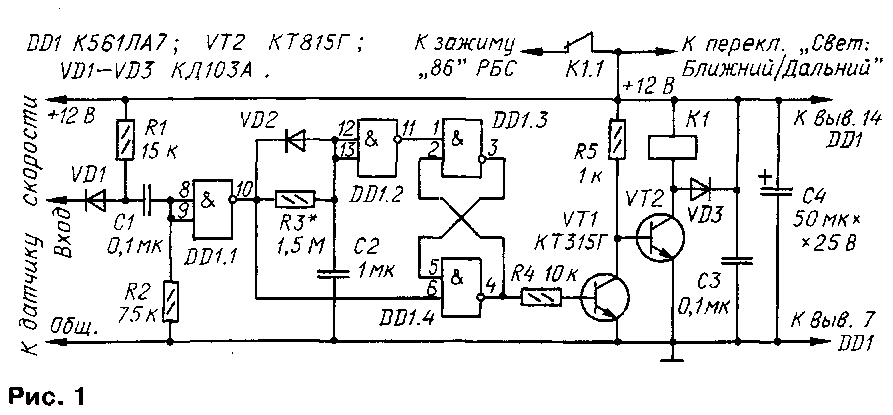

в общем решил я сделать ходовые огни что бы загорались от датчика скорости, в нете нашёл схему, и решил вспомнить молодость, на крыше нашёл тексталитку и хлорное железо которым пользовался лет 8-10 назад, травилась всю ночь :).
в общем схемку чесно спёр с журнала Радио номер 8 за 2005 год стр 52. немного по своему доработал.
сегодня споял и проверил всё очень хорошо, срабатывает мгновенно от первого импульса, и задерживает на секунду.
завтро буду ставить.
вот фото.




Прикрепления: 2124011.png(15Kb) · 0859356.jpg(160Kb) · 3227427.jpg(207Kb) · 4952096.jpg(232Kb) · 7602127.jpg(19Kb)


Transit 92г 130L был 2.5D краб бош. поставил
2.5D TCI Lucas 115 л.с 85кВ R-16 4.11 Кондиционер ABS+TCS
Skype-pire111

televizorДата: Среда, 30.10.2013, 09:55 | Сообщение # 6
Среди телевизоров ПЕРВЫЙ, нах... Турбо-телек.
Группа: Проверенные
Сообщений: 7817
Статус: :-(
Цитата pire111 ()
когда собаки делать нечего она........
biggrin
Термо клея не пожалел. biggrin Лови +.


DIESEL 86г , 96г
NIVA 4x4
Skype televizor0 (последняя цифра ноль)

MIXOHДата: Среда, 30.10.2013, 11:25 | Сообщение # 7
Генерал-лейтенант
Группа: Проверенные
Сообщений: 762
Статус: :-(
pire111, Извращенец, таки воплотил..... biggrin respect
Не хочу сейчас вдаваться в подробности.....задержка отключения чем-то задается? Негоже если на каждом светофоре оно тухнуть будет.....


.

КенДата: Среда, 30.10.2013, 11:28 | Сообщение # 8
Из старожилов ...
Группа: Администраторы
Сообщений: 7534
Статус: :-(
Цитата MIXOH ()
Негоже если на каждом светофоре оно тухнуть будет.....

Хорррроший вопрос smile


Кен.

MIXOHДата: Среда, 30.10.2013, 11:47 | Сообщение # 9
Генерал-лейтенант
Группа: Проверенные
Сообщений: 762
Статус: :-(
Короче сам спросил, сам ответил biggrin
Задержка отключения задается элементами С2 и R3, (величина R3 влияет на скорость заряда кондера, ну а емкость самого кондера естественно влияет на время его заряда), посему я бы увеличил задержку отключения......логичней и проще это сделать наверное просто увеличив емкость кондера, хотя может и параллельно с сопротивлением тоже можно поиграться.
Как мне кажется пусть там даже в 30-40 секунд будет задержка (с учетом средних величин работы светофоров), ничего страшного, все одно ИМХО здесь больше важно не так отключение при остановке, как именно включение при начале движения.


.

Сообщение отредактировал MIXOH - Среда, 30.10.2013, 11:48

pire111Дата: Среда, 30.10.2013, 12:49 | Сообщение # 10
Из старожилов ...
Группа: Проверенные
Сообщений: 4841
Статус: :-(
televizor, MIXOH, спасибо за репу.
Цитата MIXOH ()
Задержка отключения задается элементами С2 и R3, (величина R3 влияет на скорость заряда кондера, ну а емкость самого кондера естественно влияет на время его заряда), посему я бы увеличил задержку отключения.....

там по идеи не получится, ток как эта схемка собрана на отключения, то есть тока тронулся реле размыкается, когда ещё травил плату я этого не учёл. а задержку скорее всего можно сделать между транзистороми поставить ёмкость.
на счёт задержки я много думал, и решил что она не нужна, а нужно сделать что бы при трогание фары загорелись и всё, так как любая задержка меня и других участников движения в пробки замучает, так же я решил главное реле за питать одним плюс от этого блока а минус взять с подфарников, для того что бы при включении подфарников тух свет, я думаю кто смыслит тот поймёт, но если чё потом подробнее объясню, и там же на выходе поставить диод на постояную задержку, но есть проблема. блок во время включения зажигания даёт временый импульс. в общем подробнее потом.


Transit 92г 130L был 2.5D краб бош. поставил
2.5D TCI Lucas 115 л.с 85кВ R-16 4.11 Кондиционер ABS+TCS
Skype-pire111

K2Дата: Среда, 30.10.2013, 16:57 | Сообщение # 11
Завгар форума.
Группа: Модераторы
Сообщений: 7815
Статус: :-(
Толь, откуда столько времени свободного??? Я в шоке...

Мир всем!

pire111Дата: Среда, 30.10.2013, 18:07 | Сообщение # 12
Из старожилов ...
Группа: Проверенные
Сообщений: 4841
Статус: :-(
Цитата K2 ()
Толь, откуда столько времени свободного??? Я в шоке...

я тоже в шоке от безработицы fear

Добавлено (30.10.2013, 18:07)
---------------------------------------------

Цитата MIXOH ()
Как мне кажется пусть там даже в 30-40 секунд будет задержка

чёто не получается с задержкой, всё не так просто, при подаче на него питания он секунду не отключает реле, получается его функция изначально не включить а отключить.


Transit 92г 130L был 2.5D краб бош. поставил
2.5D TCI Lucas 115 л.с 85кВ R-16 4.11 Кондиционер ABS+TCS
Skype-pire111

pire111Дата: Четверг, 31.10.2013, 14:25 | Сообщение # 13
Из старожилов ...
Группа: Проверенные
Сообщений: 4841
Статус: :-(
схема была переделана, немного упростил её, сделал так что бы при движении она включилась и не выключалась. управления светом будит управляться отдельным реле. чтобы выключить при остановке можно просто моргнуть светом или включить и выключить подфарники.
теперь при включенных габаритных огнях ходовые огни не горят,
на блоке + 12 вольт должны быть постоянными.




Добавлено (31.10.2013, 14:25)
---------------------------------------------
вся система установлена на машину. всё работает.
Прикрепления: 3796922.jpg(113Kb) · 3380152.jpg(34Kb) · 4482812.jpg(169Kb) · 0570840.jpg(142Kb)


Transit 92г 130L был 2.5D краб бош. поставил
2.5D TCI Lucas 115 л.с 85кВ R-16 4.11 Кондиционер ABS+TCS
Skype-pire111


Сообщение отредактировал pire111 - Четверг, 31.10.2013, 14:51

pire111Дата: Суббота, 02.11.2013, 20:34 | Сообщение # 14
Из старожилов ...
Группа: Проверенные
Сообщений: 4841
Статус: :-(
10 минут назад мне пришла ещё одна хорошая идея, вобщем стоил сигнализация с авто запуском и дистанционным запуском, так вот хоть я и сделал всё что бы машина не завелась на скорости, но как говорится лишний предохранитель не помешает.
на сигнализации нашёл провод который программируется при отрицательном (минус) отменяет в миг запуск.
припаяв провод к вот в этом месте показано на рисунке.
проверка прошла удачно, сделав так что бы машина смогла завестись на скоросте машина больше 30 см с места не сдвинулась,
так же проверил свой новый стартер, на ручнике который у меня работает на отлично ( сделанный по принцепу транзита после 2000года ) сдвигает машину на раз, так что зимой я не пропаду.
Прикрепления: 2351735.jpg(114Kb)


Transit 92г 130L был 2.5D краб бош. поставил
2.5D TCI Lucas 115 л.с 85кВ R-16 4.11 Кондиционер ABS+TCS
Skype-pire111

БотаникДата: Суббота, 12.09.2015, 22:11 | Сообщение # 15
Из старожилов ...
Группа: Модераторы
Сообщений: 2837
Статус: :-(
Вчера на ночь рылся в закромах у АЛИБАБЫ и, соблазнившись солидной скидкой, заказал пару мощных (на 125 вт) светодиодных фонарей для авто- и мото-ТС (позиционируются как ДХО). Крепление разъёмное на трубу, т.е. предстоит как-то "колхозить". По электрике вопросы начну задавать после получения сего девайса (вчерне предполагаю отдельную цепь с реле и предохранителем, плюс отдельная включалка). А вот как уберечь такие цацки на машине уличного "хранения" (стояния-лежания)?...... bye

FT 100S DOHC короткий, средний, красный (1998г.)
Москва - Красногорск. + ОКА (2002 г.)-пока ещё.

finist07Дата: Воскресенье, 13.09.2015, 13:27 | Сообщение # 16
Из старожилов ...
Группа: Проверенные
Сообщений: 3674
Статус: :-(
Цитата Ботаник ()
(на 125 вт)

скорее всего завышено,причем в даже в теории,по факту и реле не потребуется


FT100S,DOHC-2.0,NSF 99г.

БотаникДата: Пятница, 09.10.2015, 16:22 | Сообщение # 17
Из старожилов ...
Группа: Модераторы
Сообщений: 2837
Статус: :-(
Сегодня таки получил новые "свето-глазки". Прилагаю потрет сих девайсов. Штуки прикольные. Продавец выложил фото моцика, у которого головной свет из 4-х таких "мини-прожекторов", смотрится классно (на мой "ботанический" взгляд).

Проверил от выпрямителя в мастерской, как светит - ярко и сильно. Про дальность ничего сказать не могу, т.к.тестировал светильник в комнате. Теперь предстоит решать вопрос с креплением этих ходовых "огней". Штатное крепление предполагается на трубу, т.к. эти фонари в первую очередь для моциков-квадриков. Одну несложную конструкцию для самостоятельного изготовления я уже придумал (типа небольшого кенгурина под крепление на два болта, что под передним номерным знаком крепят бампер), надо изыскать время для воплощения в материале. bye
Прикрепления: 0368509.jpg(75Kb) · 1591583.jpg(58Kb)


FT 100S DOHC короткий, средний, красный (1998г.)
Москва - Красногорск. + ОКА (2002 г.)-пока ещё.

КенДата: Пятница, 09.10.2015, 17:16 | Сообщение # 18
Из старожилов ...
Группа: Администраторы
Сообщений: 7534
Статус: :-(
Цитата Ботаник ()
Проверил от выпрямителя в мастерской, как светит - ярко и сильно.

Прикольные, а пятно световое как выглядит.


Кен.

БотаникДата: Пятница, 09.10.2015, 17:39 | Сообщение # 19
Из старожилов ...
Группа: Модераторы
Сообщений: 2837
Статус: :-(
Цитата Кен ()
а пятно световое как выглядит.

Фёдор, имеет вид КВАДРАТИКА (точнее яркий квадратик в ослабевающем круге), т.к. в основе один светодиод. Точно такой же можно видеть в однодиодных налобных фонариках с зумом. Если уж совсем интересно применительно к байку (но их крепят обычно на дуги безопасности),то на днях могу сфотографировать - двумя руками не очень удобно удерживать клеммы и одновременно фотографировать. biggrin


FT 100S DOHC короткий, средний, красный (1998г.)
Москва - Красногорск. + ОКА (2002 г.)-пока ещё.

БотаникДата: Пятница, 09.10.2015, 18:42 | Сообщение # 20
Из старожилов ...
Группа: Модераторы
Сообщений: 2837
Статус: :-(
Фёдор,вот картинки работающего девайса и светового пятна. bye
Прикрепления: 1594240.jpg(59Kb) · 8677606.jpg(28Kb)


FT 100S DOHC короткий, средний, красный (1998г.)
Москва - Красногорск. + ОКА (2002 г.)-пока ещё.

televizorДата: Суббота, 10.10.2015, 13:47 | Сообщение # 21
Среди телевизоров ПЕРВЫЙ, нах... Турбо-телек.
Группа: Проверенные
Сообщений: 7817
Статус: :-(
Ботаник, Сань прикольные дхо.
Скинь в личку лоты продавана у которого покупал.


DIESEL 86г , 96г
NIVA 4x4
Skype televizor0 (последняя цифра ноль)


Сообщение отредактировал televizor - Суббота, 10.10.2015, 13:47

БотаникДата: Суббота, 10.10.2015, 16:13 | Сообщение # 22
Из старожилов ...
Группа: Модераторы
Сообщений: 2837
Статус: :-(
Вова, сообщить могу только название фирмы: Best Selling LED Industry Co., Ltd.

Добавлено (10.10.2015, 16:13)
---------------------------------------------
Cсылки делать не умею. Брал по акции, пара обошлась в 31,87 бакса . Заказал 11.09, отправили 12.089, сообщение с почты получил 07.10. На АЛИЭКСПРЕСС поиск обозначаю ДХО - "дневные ходовые огни", тут-то ОНО и вываливается... ведро информации. Есть ведь модели с дополнительным режимом "стробоскопа", хотя совсем не уверен, что мне это нужно и можно... biggrin bye


FT 100S DOHC короткий, средний, красный (1998г.)
Москва - Красногорск. + ОКА (2002 г.)-пока ещё.

БотаникДата: Воскресенье, 18.10.2015, 18:45 | Сообщение # 23
Из старожилов ...
Группа: Модераторы
Сообщений: 2837
Статус: :-(
finist07, Костя, по этой ссылке у меня ничего не открывается. Объявленная продавцом мощность 125вт (!!!), пусть даже и китайских". Кроме того, я обычно шуршусь на русскоязычной версии АЛИЭКСПРЕСС. Сейчас посмотрю в "моих заказах" название товара.

Добавлено (10.10.2015, 20:08)
---------------------------------------------
finist07, 2 Pcs CREE US Car Motorcycles LED Fog Lights 125W 3000Lm..... Та же фирма башляет тот же комплект со скидкой в 60% за 28,67 бакса, что на 3,20 меньше уплаченного мной (акция продлится ещё пару дней, вроде бы). bye

Добавлено (18.10.2015, 18:45)
---------------------------------------------
Эти ДХО ставить пока не буду,т.к. езжу только по освещенным улицам-дорогам. Зато поставил ранее купленные небольшие ДХО, завтра сфотографирую. Запутался в трех проводах, т.к. поставил переключатель со светодиодным индикатором, давно врезанный в штатную заглушку. Пришлось рисовать схемку...., но теперь таки всё включается. Морда лица у "ибусика" приобрела минимум индивидуальности. bye


FT 100S DOHC короткий, средний, красный (1998г.)
Москва - Красногорск. + ОКА (2002 г.)-пока ещё.

БотаникДата: Понедельник, 19.10.2015, 15:50 | Сообщение # 24
Из старожилов ...
Группа: Модераторы
Сообщений: 2837
Статус: :-(
Вот так выглядит теперь морда моего "ибусика"... и соответствующий переключатель на торпедо.

Прикрепления: 5304663.jpg(95Kb) · 0590232.jpg(51Kb) · 7721482.jpg(74Kb)


FT 100S DOHC короткий, средний, красный (1998г.)
Москва - Красногорск. + ОКА (2002 г.)-пока ещё.

КенДата: Понедельник, 19.10.2015, 19:13 | Сообщение # 25
Из старожилов ...
Группа: Администраторы
Сообщений: 7534
Статус: :-(
Цитата Ботаник ()
Вот так выглядит

Да нормально выглядит, дешево и сердито, здесь уже про китайцев.


Кен.
